Entwicklung eines preiswerten Gas-Brennwert-Wärmeerzeugers

Ausgangslage: Ein wichtiger Bestandteil eines Gas-Brennwert-Kessels ist der eingebaute Wärmetauscher. Dieser überträgt die Wärme aus dem im Brenner verbrannten Luft-Gas-Gemisch an das im Druckkörper vorhandene Wasser, mit dem Ziel einen möglichst hohen Wirkungsgrad bezüglich Wärmeübertragung zu erreichen. Das Unternehmen Hoval Aktiengesellschaft mit dem Hauptsitz in Vaduz, FL hat diesbezüglich ein Funktionsmuster mit neuen innovativen Wärmetauscher-Rohren gebaut. In dieser Bachelorarbeit soll das Funktionsmuster
getestet und bezüglich Wärmeübertragung optimiert werden. Zusätzlich sollen Festigkeitsberechnungen durchgeführt werden, um mögliche Materialeinsparungen aufzuzeigen.

Vorgehen: Das Funktionsmuster wurde auf dem internen Prüfstand angeschlossen und unter Teillast betrieben. Es konnte erkannt werden, dass die Abgastemperaturen nicht den gewünschten Werten entsprachen. Um die Differenz zu identifizieren, wurden die Einflüsse auf den Wärmedurchgang jeweils gasseitig und wasserseitig berechnet. Dadurch konnte ein Optimierungspotential auf der Gasseite festgestellt werden.
Ergebnis: Es wurden verschiedene Optimierungsvarianten ausgearbeitet. Mit einem neuen Konzept konnte gezeigt werden, dass eine erhebliche Steigerung der Wärmeübertragung erzielt werden kann. Zudem wurde durch Berechnungen der Festigkeit Einsparpotentiale an den Bauteilen aufgezeigt.

Studiengang
Systemtechnik
Art der Arbeit
Bachelorarbeit
Verfasser/in
Miran Iseni
Referent/in
Prof. Roland Egli
Experte
Dr. Gerhard Rizzo
Jahr
2022
Miran Iseni
Arbeit als PDF

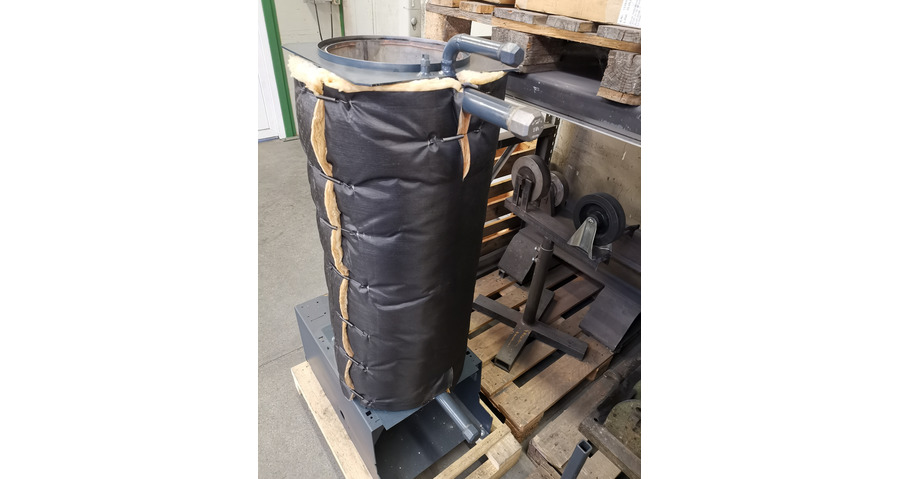

Darstellung Funktionsmuster Gas-Brennwert-Kessel

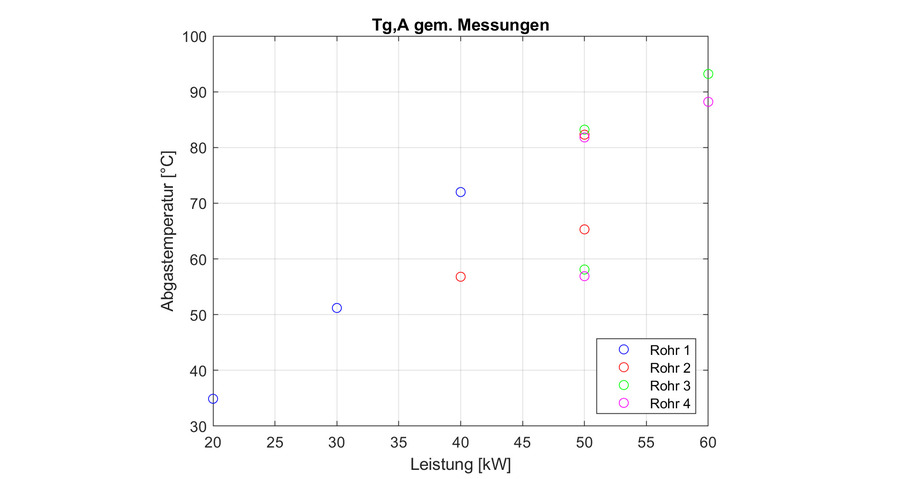

Abgastemperaturen unter Teillast

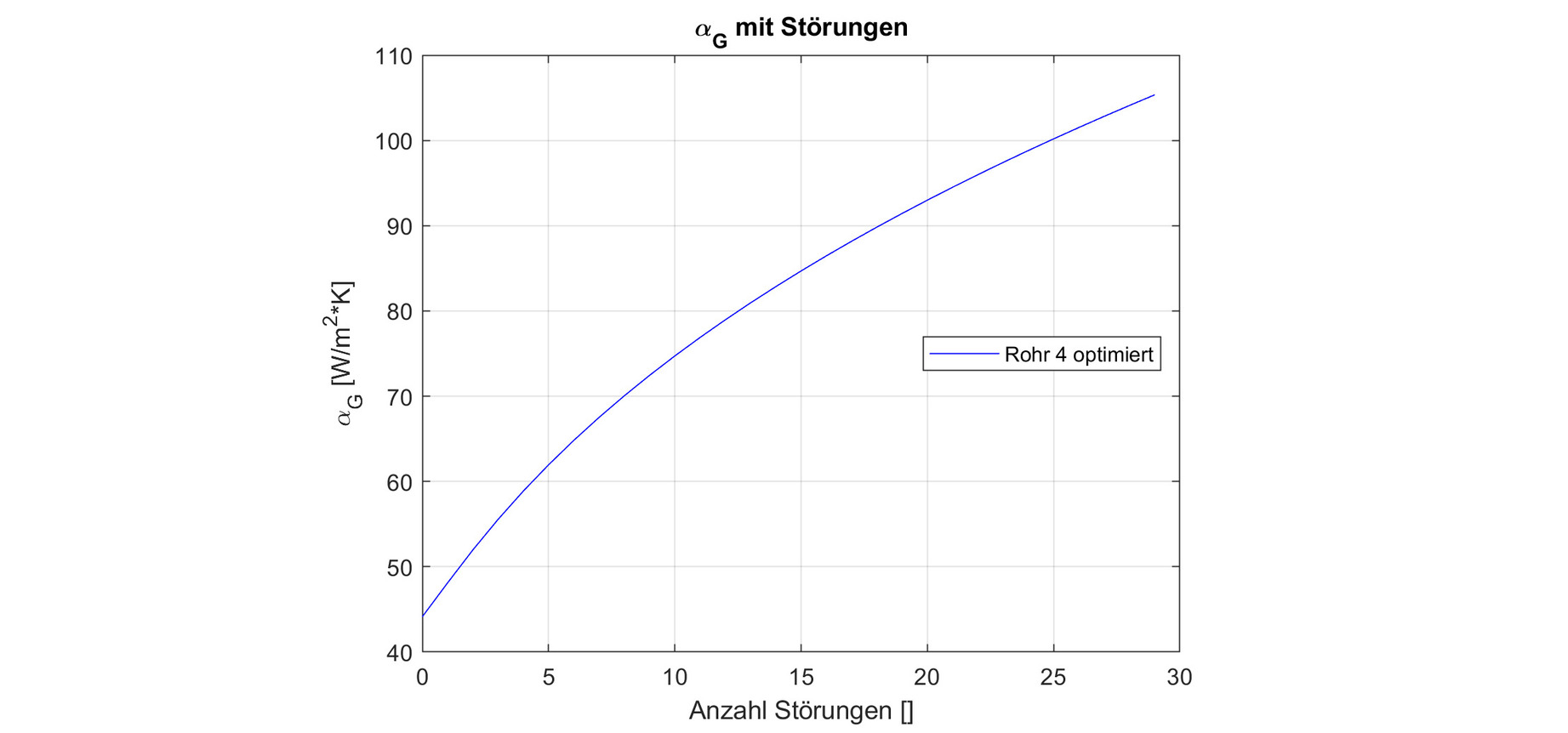

Optimierter Wärmeübertragungskoeffizient
